Product information製品情報

Label Roboラベルロボ

LCX603

ラミネート用加工された
型抜きラベル製造機

  • フリー型抜き
  • ラミネート加工
  • 選べる色数

１色・２色モデル追加で３ラインナップ
目的に合わせて色数が選べるようになりました！

AHシリーズ

カタログダウンロード

LCX603

Overview and Features概要と特長

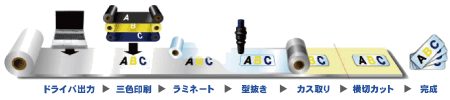

  • カッティングプロッタ内蔵
    • 曲線を含む任意の形に切り抜かれたラベルを自動作成。
  • 多色印字＆高精細
    • ベースの黒色リボンに最大２色のリボン（合計３色）を使った、600×1200dpiの高精細プリントが可能。
  • ラミネート仕上げ
    • 印字面の耐久性を向上するラミネート加工ユニットを内蔵。
  • 余白カス取り
    • 余白部分のシールを台紙から剥離し、自動巻き取り。
  • シートカッター内蔵。

ラベルロボLCX603の導入事例

潤滑油や溶剤による劣化をラミネート付ラベルで解決 ～NKE（株）様～
コンベアやエアチャックなどの産業設備機器に貼り付ける銘板ラベルは、潤滑油が付着したりシンナー等の溶剤で洗浄するなど、印字面が傷みやすいことが悩みでしたが、ラミネート付きラベルのオンデマンド作成が可能なラベルロボを導入することで、解決していただきました。

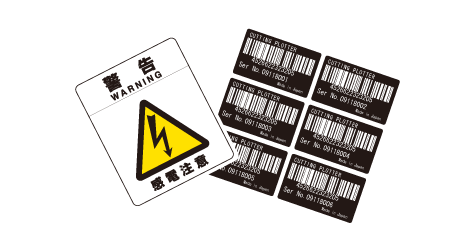

Print sample印字サンプル


印字例（フリーカット）

Specification仕様

印字方式 熱転写方式
解像度 600×1200dpi、600×600dpi
最大印刷色数 1色モデル：黒のみ
2色モデル：黒＋1色
3色モデル：黒＋2色
印字速度 最大35mm／秒
印字幅 最大100mm
印字送長 200mm（1枚のラベル最大長）
3色印字位置精度 ±0.3mm以下　(調整モードで調整後)
2色印字精度 2色間±0.3mm以下　(調整モードで調整後)
最小印字文字サイズ 8pt角　弊社指定のラベル素材、印字条件による
インクリボン リボンサイズ　幅120mm、長さ100m
紙管　コア内径1インチ、長さ140mm、巻径50mm
セミレジン系5色　(黒、赤、青、緑、橙)
レジン系5色　(黒、赤、青、黄、白)
ラベル素材 幅：70/80/90/100/110/120/130mm、
厚み25μm～85μm
紙管　コア内径3インチ 巻径195mmまで装着可能（約100m）
ラミネート素材 幅：50/60/70/80/90/100/110mm
紙管　コア内径3インチ 巻径140mmまで装着可能（約100m）
巻き取り用紙管　コア内径1インチ　
長さ140mm（インクリボン紙管流用可）
型抜き方式 刃物(超硬刃)によるハーフカット
カッターの種類 超硬刃
最大カット範囲 100mm×200mm
最大カット速度 300mm/s
距離精度 ±0.2％以下(調整モードで調整後)
カット精度 ±0.2％以下(調整モードで調整後)
印刷部とカット部の位置合わせ精度 0.5mm以下(調整モードで調整後)
インタフェース USB2.0（Full Speed）、Ethernet LAN
LCD表示 20文字×4
定格電源 AC100～240V 50/60Hz (自動切替)
消費電力 600VA以下
使用環境 使用環境 10～35℃、35～75％R.H.（結露無きこと）
精度保証環境 16～32℃、35～70％R.H.（結露無きこと）
外形寸法
（W×D×H）（約）		 1035×423×614mm
質量(重さ)(約) 1色モデル：66kg
2色モデル：68kg
3色モデル：70kg
セパレータ部 カス部の自動巻き取り
巻き取り用紙管　コア内径1インチ
長さ140mm（リボン紙管流用可）
クロスカッター部 刃物による横切りカットでのシート出力。ラベルトレイ付
対応OS Windows Vista/7/8/8.1
関連規格
ＥＭＣ規格 		VCCI Class A
